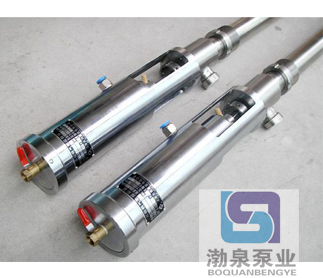

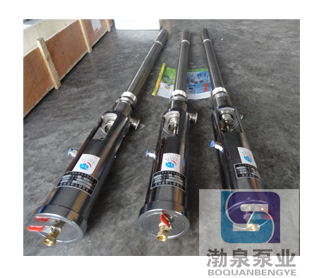

FY系列氣動漿料泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍: 51-75(mm)
流量范圍: 13-50(L/min)
壓力范圍: 0.2-2MPa
常規產品全部現貨供應，縮短了交貨期。
應用領域：應用于薄膜鍍鋁、玻璃釧、塑釧、石油、礦業、船舶、汽車、通信、電器制冷等領域。
產品介紹
一、簡單介紹：
FY系列氣動漿料泵（簡稱：氣動油桶泵，又名：氣動插桶泵，氣動泵、氣動活塞泵、氣動柱塞泵，氣動濃漿泵，氣動往復泵，氣動打膠泵、氣動抽液泵，氣動防爆不銹鋼泵，皮革噴漿泵）FY系列氣動漿料泵：產品用途 FY系列氣動漿料泵應用于人造革、移膜革、壓延革、彩涂板、印染、醫藥、涂層、化工、紡織、噴漆、噴涂、薄膜鍍鋁、彩鋼瓦等行業。適用于高粘度（VIS）≤12萬CPS/25℃的化工漿料輸送。
二、產品用途：
FY系列氣動漿料泵適用于高粘度（VIS）≤12萬CPS/25℃的化工漿料輸送，具有防爆耐腐防沉淀、低噪音、節能等功能。是理想的移動輸送設備。應用于人造革、移膜革、壓延革、彩涂板、印染、醫藥、涂層、化工、紡織、噴漆、噴涂、薄膜鍍鋁、彩鋼瓦等行業。
三、結構和原理：
本產品采用氣壓差的作用，使活塞上下運行，帶動導料活塞開閉，起到提料的作用。調整給氣動漿料泵工作氣體的流量與氣壓來控制和調節氣動漿料泵送料流量。結合氣動液壓控制系統能使之自動化工作。
四、使用方法：
1、先將導料管正確放入所要輸送的料桶內。
2、將耐腐蝕軟管連接出料口接至送料地點。
3、進氣閥呈關閉狀態，然后將氣源管連接進氣閥接頭，根據所需漿料流量來開啟進氣閥調節氣動漿料泵運行頻率，即可工作。
五、維護保養：
1、FY系列氣動插桶泵在使用過程中防止撞擊缸體部位避免變形，發生活塞卡死現象，造成報廢
2、活塞在運行壹佰萬余次后，根據空壓機送氣過程中水份積留情況應清缸體，涂注30#潤滑油。
3、如經久不用，應在溶劑內工作狀清洗，防止?jié){料凍結，阻塞導料管。
六、注意事項：
1、在工作中，如缸體部位發熱（以手感熱為準），應立即加30#潤滑油。
2、使用過程中如調節螺母松動，發生漏料，應及時調整螺母。
七、性能參數：
型號 | FY1.2T-1 | FY1.2T-2 | FY3.2T-1 | FY3.2T-2 | FY5.0T |
外型 | φ100㎜×H1450㎜ | φ100㎜×H1400㎜ | φ120㎜×H1600㎜ | φ120㎜×H1500㎜ | φ150㎜×H1680㎜ |
重量 | 16㎏ | 15㎏ | 23㎏ | 19㎏ | 37㎏ |
流量 | 10-30L/min | 10-30L/min | 20-70L/min | 15-50L/min | 30-100L/min |
通過顆粒 | φ1.2㎜ | φ1.2㎜ | φ3㎜ | φ1.2㎜ | φ5㎜ |
揚程 | 30m | 30m | 30m | 30m | 30m |
粘度 | 5萬cps/25℃ | 5萬cps/25℃ | 5萬cps/25℃ | 5萬cps/25℃ | 5萬cps/25℃ |
進出口外徑 | 60㎜ 32㎜ | 57㎜ 32㎜ | 72㎜ 38㎜ | 57㎜ 32㎜ | 88㎜ 50㎜ |
出料接口 | 1 1/4” | 1 1/4” | 1 1/2” | 1 1/2” | 2” |
供氣接口 | 3/8” | 3/8” | 3/8” | 3/8” | 3/8” |
供氣壓力 | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min |
出料壓力 | 3-10MPa | 3-10MPa | 3-10MPa | 3-10MPa | 3-10MPa |
氣缸壓力比 | 2∶1 | 2∶1 | 3∶1 | 4∶1 | 3∶1 |
耗氣量 | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min |
注：FY1.2T-2型FY3.2T-2型適用180-200升密封桶。
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
