ZX系列臥式自吸離心泵

以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 50～200 mm
流量范圍： 6.3～400 m3/h
揚程范圍： 5～132 m
材質：鑄鐵、301、304、316、316L不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、噴灌。

產品介紹

臥式自吸離心泵ZX系列型泵是臥式自吸離心泵。該型式泵與其它型式的自吸離心泵比較，因?yàn)楸帽旧頉] 有逆止閥，結構簡單；工作可靠；無 故障工作時間長，維護、使用方便、體積小、重量輕、效率高、在設計上做了特別的考慮與相同口徑的泵比較，排量大、性能高。
ZX型管道泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型自吸離心泵廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。
ZX系列自吸泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平衡、維掮容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。

二、產品用途：
適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。
裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾配套泵種。

三、工作原理與結構說明：

該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。

在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機械是前后密封環，前密封環在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。

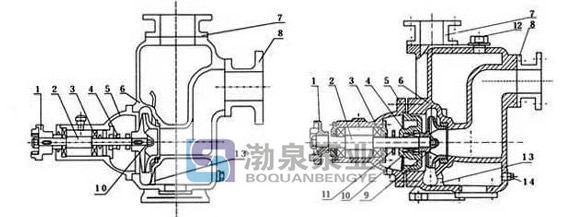

ZX結構圖

1	聯軸器	5	軸承體	9	前密封環	13	加液孔
2	泵軸	6	泵殼	10	葉輪	14	回液孔
3	軸承	7	出口座	11	后蓋
4	機械密封	8	進口座	12	檔水圈

四、技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。

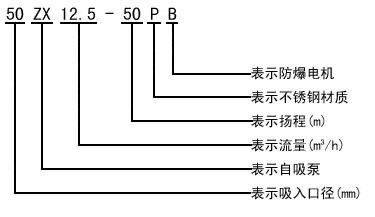

五、型號意義：

型號	口徑		流量m3/h	揚程m	吸程m	功率kw	轉速r/min	自吸性能min/5m	效率%	揚程m使用范圍
型號	進口	出口	流量m3/h	揚程m	吸程m	功率kw	轉速r/min	自吸性能min/5m	效率%	揚程m使用范圍
25ZX3.2-20	25	25	3.2	20	6.5	0.75	2900	1.9	43	10-20
25ZX3.2-20	25	25	3.2	20	6.5	1.1	2900	1.9	43	10-20
25ZX3.2-32	25	25	3.2	32	6.5	1.5	2900	1.8	40	20-32
32ZX3.2-20	32	32	3.2	20	6.5	1.1	2900	1.9	43	10-20
32ZX3.2-32	32	32	3.2	32	6.5	1.5	2900	1.8	40	20-32
32ZX3.2-50	32	32	3.2	50	6.5	3	2900	1.8	43	40-50
40ZX6.3-20	40	40	6.3	20	6.5	1.5	2900	1.9	50	10-20
40ZX6.3-32	40	40	6.3	32	6.5	2.2	2900	1.8	40	22-32
40ZX10-40	40	40	10	40	6.5	4	2900	1.5	43	30-40
40ZX6.3-50	40	40	6.3	50	6.5	4	2900	1.5	43	35-50
50ZX15-12	50	50	15	12	6.5	1.5	2900	2.4	63	8-12
50ZX18-20	50	50	18	20	6.5	2.2	2900	1.9	60	10-20
50ZX12.5-32	50	50	12.5	32	6.5	3	2900	1.5	55	22-32
50ZX20-30	50	50	20	30	6.5	4	2900	1.5	63	20-30
50ZX14-35	50	50	14	35	6.5	4	2900	1.5	55	25-35
50ZX10-40	50	50	10	40	6.5	4	2900	1.5	55	30-40
50ZX12.5-40	50	50	12.5	40	6.5	4	2900	1.5	55	30-40
50ZX12.5-50	50	50	12.5	50	6.5	5.5	2900	1.4	45	40-50
50ZX15-60	50	50	15	60	6.5	7.5	2900	1.4	48	40-60
50ZX20-75	50	50	20	75	6.5	11	2900	1.3	48	60-75
65ZX-30-15	65	65	30	15	6	3	2900	1.9	55	10-15
65ZX25-20	65	65	25	20	6	4	2900	1.9	60	10-20
65ZX35-17	65	65	35	17	6	4	2900	1.9	60	10-17
65ZX25-32	65	50	25	32	6	5.5	2900	1.5	55	22-32
65ZX25-50	65	50	25	50	6	7.5	2900	1.4	50	40-50
65ZX25-60	65	50	25	60	6	11	2900	1.5	50	40-60
65ZX25-70	65	50	25	70	6	15	2900	1.5	50	60-70
80ZX35-13	80	65	35	13	6	3	2900	2.4	61	8-13
80ZX43-17	80	65	43	17	6	4	2900	1.8	60	10-17
80ZX40-22	80	65	40	22	6	5.5	2900	1.9	60	15-22
80ZX50-20	80	65	50	20	6	5.5	2900	1.9	61	15-20
80ZX50-25	80	65	50	25	6	7.5	2900	1.6	55	20-25
80ZX50-32	80	65	50	32	6	7.5	2900	1.6	55	22-32
80ZX60-40	80	65	60	40	6	11	2900	1.5	48	30-40
80ZX60-50	80	65	60	50	6	15	2900	1.5	49	40-50
80ZX60-55	80	65	60	55	6	18.5	2900	1.5	48	45-55
80ZX60-70	80	65	60	70	6	22	2900	1.4	48	55-70
100ZX100-15	100	80	100	15	6	11	2900	1.8	60	12-20
100ZX100-20	100	80	100	20	6	15	2900	1.9	55	22-32
100ZX100-32	100	80	100	32	6	15	2900	1.9	55	22-32
100ZX100-40	100	80	100	40	6	18.5	2900	1.8	50	30-40
100ZX100-50	100	80	100	50	6	22	2900	1.9	50	40-50
100ZX100-65	100	80	100	65	6	30	2900	1.8	55	50-65
100ZX70-75	100	80	70	75	6	30	2900	1.8	55	60-75
125ZX120-20	125	100	120	20	5	18.5	2900	2	58	15-20
125ZX140-25	125	100	140	25	5	22	2900	2.5	58	15-25
125ZX120-32	125	100	120	32	5	22	2900	2.5	58	22-32
125ZX120-60	125	100	120	60	5	37	2900	2	55	45-60
150ZX150-20	150	125	150	20	5	18.5	2900	2.3	58	15-20
150ZX160-25	150	125	160	25	5	22	2900	2.5	58	15-25
150ZX150-32	150	125	150	32	5	22	2900	2.5	58	22-32
150ZX170-45	150	125	170	45	5	37	2900	2.5	45	33-45
150ZX170-55	150	125	170	55	5	45	2900	2	45	45-55
150ZX170-65	150	125	170	65	5	55	2900	2	55	55-65
150ZX160-75	150	125	160	75	5	55	2900	2	55	55-65
150ZX160-80	150	125	160	80	5	55	2900	1.8	55	65-80
200ZX200-32	200	150	200	32	5	30	1450	2	50	22-32
200ZX400-32	200	150	400	32	5	55	1450	2	50	22-32
200ZX280-63	200	200	280	63	5	90	1450	1.8	55	55-63
200ZX350-65	200	200	350	65	5	110	1450	1.8	55	50-65
250ZX550-32	250	200	550	32	5	75	1450	2	48	22-32
250ZX400-50	250	200	400	50	5	90	1450	2	45	40-50
250ZX450-55	250	200	450	55	5	110	1450	1.8	45	40-55
300ZX600-32	300	250	600	32	5	90	1450	2	55	22-32
300ZX500-50	300	250	500	50	5	110	1450	2	48	40-50

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
