W型單級漩渦泵

W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,使用于造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、釀造、制冷、水暖安裝試壓、高層建筑水塔沖洗、在建養護、農業遠程噴灌等各工農業部門都有廣泛的使用。如配用變頻裝置可作為計量泵使用。

1、結構更緊湊，采用機泵一體化，精度更高。
2、采用機構密封，免維護，滴水不漏，提高效率更環保。
3、維修更方便，只有一級葉輪，一只機械密封，略懂水泵知道的就可更換配件。
4、互換性強，可更換1.5DB-0.7泵，無需改動接口位置。
5、比老型真料式泵提高效率2成左右。
6、葉輪材質采用合金耐磨銅，使用壽命大為提高。
7、瞬時使用揚程可在160m以上。
以上幾點是老型泵無法比擬的。

二、W型單級直連旋渦泵結構說明

本泵采用泵與電機直聯結構，其進水口為水平方向，吐出口垂直向上。 從泵端看，泵為逆時針轉動。 葉輪可在懸臂軸上自由滑動，運轉時能自動調正葉輪二面的間隙，外隔板可借助于葉輪上的二螺孔與葉輪一起拆出
葉輪，內隔板采用9-4鋁鐵青銅，軸采用不銹鋼，填料采用密封材料柔性石墨。
本泵性能穩定，結構得意，拆裝方便。

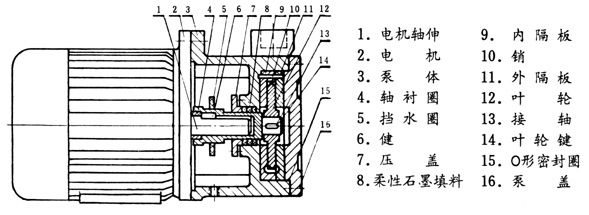

三、W型單級直連旋渦泵結構圖

四、使用范圍：
該泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。 　　

五、W型單級直連旋渦泵型號意義:

六、W型單級懸臂式旋渦泵性能參數：
