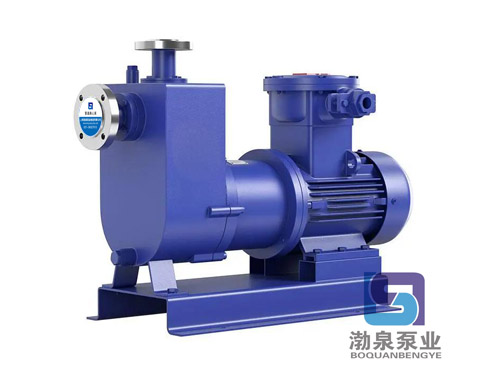

ZCQ32-25-115不銹鋼自吸磁力泵

產品介紹

ZCQ32-25-115不銹鋼自吸磁力泵(以下簡稱自吸泵)是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外技術，并經過工程技術人員反復研究試驗而成功的新產品。

該ZCQ32-25-115不銹鋼自吸磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。

該ZCQ32-25-115不銹鋼自吸磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

因此，它是有廣泛的用途，我們真誠地向用戶推薦這種新產品。

型號意義：

ZCQ32-25-115不銹鋼自吸磁力泵參數表：

型號	進口口徑 (mm)	出口口徑 (mm)	流量 (m3/h)	流量 (l/min)	揚程 (m)	電壓 (V)	效率 (%)	轉速 (r/min)	電機功率 (kw)	自吸高度 (m)	自吸性能 (m/3min)	重量 (KG)
ZCQ32-25-115	32	25	6.6	110	15	380		2900	1.1		4	65

結構圖：

1	泵體	2	靜環	3	動環	4	加水螺栓
5	葉輪	6	密封圈	7	隔板	8	隔離板
9	外磁鋼總成	10	內磁鋼總成	11	泵軸	12	軸套
13	聯接架	14	電機

工作原理：

本ZCQ25-20-115防爆自吸磁力驅動泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多ZCQ32-25-115不銹鋼自吸磁力泵相關信息！
