GM系列精密計量泵的液力端借助于隔膜來組成工作室，以隔膜周期變形來代替活塞（柱塞）的往復運動的泵，稱為
機械隔膜計量泵。
特點：
1、無動密封，無泄露。因液力端隔膜的靜密封代替活塞的動密封，能做到輸送介質時絕對不泄露；
2、除清水外，更適用于輸送易燃易爆、劇毒、惡臭、放射性介質；
3、結構上比液壓隔膜泵簡單，但比柱塞泵復雜；
4、可配計量泵數字控制器，實現數字化，實現就地和遠程控制；
5、隔膜為五層復合結構壓制而成（第一層超韌性耐酸薄膜，第二層彈性橡膠，第三層支撐鐵芯，第四層強化尼龍纖維布，第五層彈性橡膠完全包履），可有效提隔膜適用壽命；
6、膜片后面增加不銹鋼強板設計，提高膜片使用壽命；
7、出口壓力一般在1.0Mpa以下，流量適用范圍較小；計量精度比柱塞泵和液壓隔膜泵低，當壓力從小到大時，流量變化可達10%；

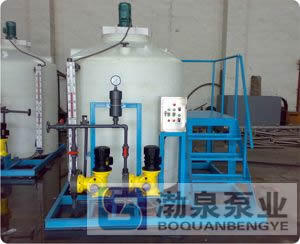

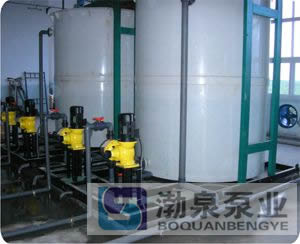

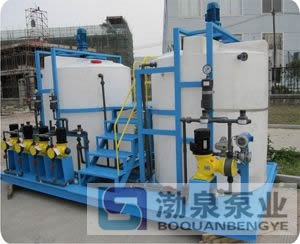

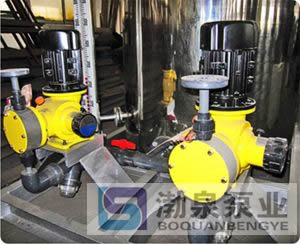

應用：
隔膜式
計量泵應用范圍廣，從一般的常溫清水到具有強腐蝕、易揮發、易結晶、易燃易爆、劇毒惡臭及比重大、中等粘度、放射性等介質，也可輸送懸浮液體。為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。
流量范圍:0-420 lph
壓力范圍: 0-1.0MPa
電機功率:250- 370W,220V / 380V / 400V, 50/60Hz
驅動系統: 兩相、三相電機或防爆電機
防護等級: IP54
流量控制:手動控制, 自動控制(接收4-20mA 信號)
材料
泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 60℃
電機: 兩相、三相標準電機或防爆電機
電機功率: 370W,220V / 380V / 400V, 50/60Hz
防護等級: IP54
技術參數
型 號 | 流量 L/h | 壓力 MPa | 泵速 min-1 | 膜片直徑 mm | 電機 功率 kw | 進出口徑 連接方式 |
PVC | PTFE | 304/316 |
GM25/1.0 | 25 | 1.0 | 48 | 60 | 0.37 | 6x10 PE軟管 卡套 | Rc1/2”內螺紋 | DN15 接管套 焊接 |
GM50/1.0 | 50 | 1.0 | 96 | 60 |
GM80/0.7 | 80 | 0.7 | 48 | 112 | DN15 接管套 膠接 |
GM120/0.7 | 120 | 0.7 | 48 | 112 |
GM170/0.7 | 170 | 0.7 | 96 | 112 | Rc3/4” 內螺紋 | DN20 接管套 焊接 |
GM240/0.5 | 240 | 0.5 | 96 | 112 |
GM320/0.5 | 310 | 0.5 | 144 | 112 |
GM420/0.5 | 420 | 0.5 | 144 | 112 |
GM500/0.5 | 480 | 0.5 | 144 | 112 |

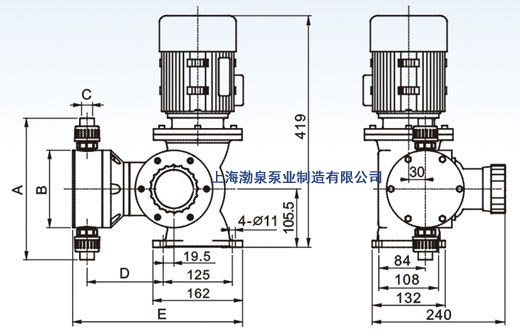

尺寸
| | A | B | C | D | E |
| GM25 | 172 | 94 | 6軟管 | 128 | 285 |
| GM50-500 | 256 | 140 | DN15 | 137.5 | 312 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
