ZCQ系列自吸式磁力泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 20-80/12-65（mm）
流量范圍： 3-50 （m3/h）
揚程范圍： 12-50 （m）
材質：304不銹鋼、316不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
產品介紹
一、概 述
ZCQ型自吸磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏的弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可www.haxuebang.com/zxb/。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，CQB、IMD、CQ、CQF、ZCQ系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型。
二、用 途
ZCQ系列自吸式磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的選擇。適用溫度：-20℃～100℃。
三、防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
四、操作原理
ZCQ系列自吸磁力泵采用先進的外混式軸向回水泵體結構設計，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成（結構見示意圖）。泵啟動后，在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌形成氣液混合物，混合物通過蝸殼進入氣液分離室，隨著流速降低，導致氣水分離，空氣由泵出液口排出，液體經回流孔返回泵腔內，經過多次循環，進液管道中的空氣被逐漸排空，使泵腔內形成一定的真空度，低位槽中的液體在大氣壓的作用下流向泵進口，達到自吸的作用，這一系列的自吸過程是泵在剛啟動的1至3分鐘內自動完成，無需人工干預，當液體充滿泵的進液管路與泵腔后泵組即自動進入正常運行狀態。磁力自吸泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，通過磁力偶合間接驅動轉子組合上的葉輪旋轉，泵腔全部封閉，完全無泄漏。

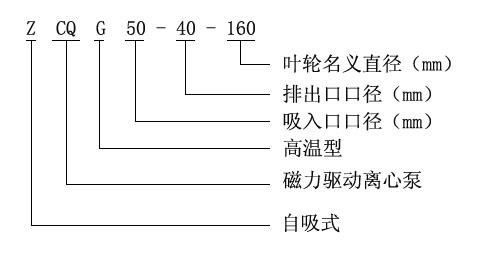

五、型號意義

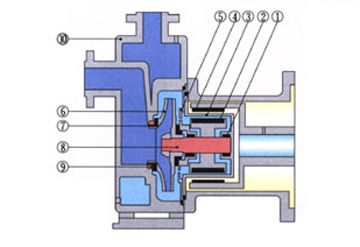

六、結構與材料
| | |
| | 1 | 軸 承 | 填充F4 | | 2 | 轉子組合 | 稀土永磁體+不銹鋼 | | 3 | 隔離套 | 不銹鋼 | | 4 | 外 磁 | 稀土永磁體+HT200 | | 5 | 密封圈 | 氟橡膠 | | 6 | 葉 輪 | 不銹鋼 | | 7 | 動 環 | 填充F4 | | 8 | 主 軸 | 不銹鋼 | | 9 | 靜 環 | 碳化硅或氧化鋁陶瓷 | | 10 | 泵 體 | 不銹鋼 | |

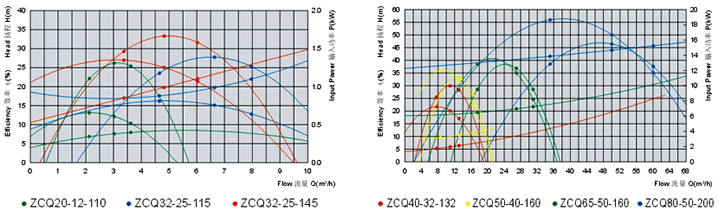

七、性能曲線
八、規格及參數
型號 | 口徑 | 流量 (m3/h) | 揚程
(m) | 電機功率 (kW) | 電 壓
(V) | 材 質 |
進口 | 出口 |
ZCQ20-12-100 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 不
銹
鋼 |
ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 |
ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 |
ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 |
ZCQ50-40-200 | 50 | 40 | 7.8 | 50 | 5.5 | 380 |
ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 |
ZCQ80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 |
ZCQ80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 |
ZCQ80-65-200 | 80 | 65 | 50 | 50 | 15 | 380 |
注:每個型號都可配用防爆電機 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
